Máquina de moldeo por inyección y soplado IBM50H
La rotación, el desmoldeo y el volteo son impulsados por servomotores con rendimiento estable, acción rápida y sin ruido.
Adoptar el estándar europeo
El sistema hidráulico adopta fusión electrohidráulica y el mismo sistema de servicio, lo que ahorra un 40% de energía.
La rotación, el desmoldeo y el volteo son impulsados por servomotores con rendimiento estable, acción rápida y sin ruido.
La apertura y cierre del molde adopta vigas dobles y cuatro tirantes, y el cilindro de aceite se coloca debajo de la estructura.
La apertura y cierre del molde adopta un pequeño cilindro de aceite, y el cilindro de aceite grande lava el líquido y fija la estructura del molde, que es rápido, estable y la fuerza de sujeción es más uniforme.
La contrapresión de la masa fundida se controla mediante digitalización electrónica, que es más conveniente y confiable.
Principio de procesamiento

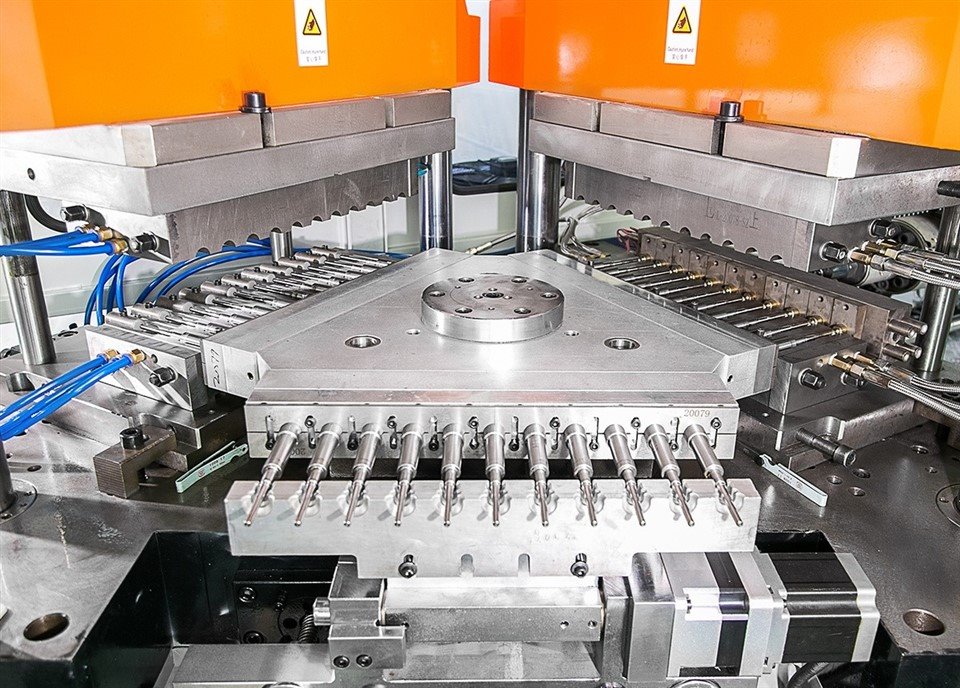

La máquina de moldeo por inyección-soplado es una máquina especialmente diseñada con un indexador giratorio de tres estaciones. Después de la inyección, la pieza en bruto se enviará a la estación de soplado inferior y luego se despojará para el siguiente paso del procesamiento, como la limpieza o el llenado requerido por el transportador. Adecuado para PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET y otros materiales, con capacidades de botella que van desde lml-I000ml. lBM tiene una boca de botella perfecta, un grosor y peso de botella estrictos y es adecuado para envases de alta calidad en las industrias farmacéutica, cosmética, doméstica y de envasado de alimentos.
Parámetros del equipo/Parámetros del dispositivo
|
Número de serie/NO. |
Nombre/elemento |
Unidad/ Unidad |
IBM50H |
|
1 |
Diámetro del tornillo/Diámetro. de tornillo |
milímetros |
50 |
|
2 |
Relación de aspecto del tornillo (L/D)/tornillo L/D |
|
21 |
|
3 |
Volumen de inyección teórico máximo/volumen de inyección máx. |
cm3 |
400 |
|
4 |
Volumen de inyección (HDPE) / capacidad de inyección |
g |
280 |
|
5 |
Presión máxima de inyección/presión máxima de inyección |
MPa |
167 |
|
6 |
Carrera máxima del tornillo/máx. carrera de tornillo |
milímetros |
210 |
|
7 |
Velocidad del tornillo/velocidad del tornillo |
rpm |
10-260 |
|
8 |
Calor de punto de barril/capacidad de calentamiento del barril |
kilovatios |
10 |
|
9 |
Área de control de calefacción eléctrica / zona de calefacción |
cantidad |
4 |
|
10 |
Sistema de cierre de moldes y soplado/inyección y soplado. |
|
|
|
11 |
Fuerza de sujeción del molde de inyección/fuerza de sujeción de la inyección |
kn |
500 |
|
12 |
Fuerza de sujeción del molde de soplado/fuerza de sujeción del soplado |
kn |
150 |
|
13 |
Carrera de apertura y cierre del molde/ carrera de apertura de la planta del molde |
milímetros |
120 |
|
14 |
Altura de elevación de la mesa giratoria/altura de elevación de la mesa giratoria |
milímetros |
70 |
|
15 |
Tamaño del plano del molde (largo*ancho)/tamaño máximo de la planta |
milímetros |
580*390 |
|
16 |
Espesor mínimo del molde/espesor mínimo del molde |
milímetros |
240 |
|
17 |
Potencia de calentamiento del molde/capacidad de calentamiento del molde |
kilovatios |
2.5 |
|
18 |
Sistema de desmoldeo/Dispositivo de expulsión |
|
|
|
19 |
Carrera de desmoldeo/distancia de recorrido de expulsión |
milímetros |
220 |
|
20 |
Sistema de conducción/Sistema de conducción |
|
|
|
21 |
Potencia del motor principal/capacidad del servomotor |
kilovatios |
22 |
|
22 |
Presión del sistema hidráulico/presión hidráulica |
MPa |
14 |
|
23 |
Gama de productos moldeables/Rango de tamaño de producto |
|
|
|
24 |
Volumen de producto/Volumen de producto |
L |
0.005-1 |
|
25 |
Rango de altura/diámetro del producto |
milímetros |
Menor o igual a 210 |
|
26 |
Diámetro del producto/rango de altura del producto |
milímetros |
Menor o igual a 100 |
|
27 |
otro/otros |
|
|
|
28 |
Tiempo de ciclo inactivo/ciclo seco |
s |
3.2 |
|
29 |
Presión del sistema de aire comprimido/tasa de descarga de aire comprimido |
metros*/min |
1.2 |
|
30 |
Desplazamiento de aire comprimido/presión de aire mínima |
MPa |
>0.8 |
|
31 |
Flujo de agua de refrigeración/flujo de agua de refrigeración |
m3/h |
3.5 |
|
32 |
Dimensiones de la máquina/Dimensión de la máquina |
m |
3.8*1.6*2.23 |
|
33 |
Peso de la máquina/Peso neto de la máquina |
T |
7.5 |
|
34 |
Potencia nominal total/Potencia nominal total |
kilovatios |
30 |
